您好,欢迎访问厦门雄发仪器仪表有限公司官网!
187-5927-8268
0592-5187269
厦门雄发仪器仪表有限公司

熔体流动速率仪

发布时间:2019-06-09人气:60

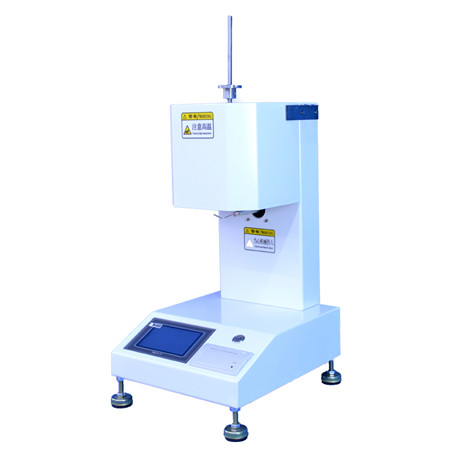

  • 熔体流动速率仪

MFR-3682熔体流动速率仪是按GB3682.1-2018的试验方法测定塑性高聚物在高温下流动性能的仪器,用于聚乙烯、聚丙烯、聚甲醛、ABS 树脂、聚碳酸酯、尼龙氟塑料等高聚物在高温下熔体流动速率的测定。适用于工厂企业及科研单位的生产和研究之中。

主要特征:

1、挤压出料部分:

出料口直径:Φ2.095±0.005毫米

出料口长度:8.000±0.025毫米

装料筒直径:Φ9.550±0.007毫米

装料筒长度:152±0.1毫米

活塞杆头直径:9.474±0.007毫米

活塞杆两环形刻度间距30±0.2毫米

活塞杆头长度:6.350±0.100毫米

2、标准试验力(八级)

1级:0.325 kg=(活塞杆+砝码托盘+隔热套+1号砝码体)=3.187N

2级:1.200 kg=(0.325+20.875砝码)=11.77 N

3级:2.160 kg=(0.325+31.835砝码)=21.18 N

4级:3.800 kg=(0.325+43.475砝码)=37.26 N

5级:5.000 kg=(0.325+54.675砝码)=49.03 N

6级:10.000kg=(0.325+54.675砝码+65.000砝码)=98.07 N

7级:12.000 kg=(0.325+54.675砝码+65.000+72.500砝码)=122.58 N

8级:21.600 kg=(0.325+20.875砝码+31.835+43.475+54.675+65.000+72.500+82.915砝码)=211.82 N

3、砝码质量相对误差≤0.5%

4、温度范围:50-400

5、恒温精度:±0.1℃。

6、电源:220V±10%    50Hz

7、工作环境条件:环境温度为10-40℃;环境相对湿度为30%-80% 周围无腐蚀性介质,无较强的空气对流;周围无振动、无较强的磁场干扰。

8、仪器外形尺寸:250×350×600=(长×宽×高)

结构及工作原理:

1、结构

2、工作原理:熔体流动速率仪是一种挤出塑料计。它是在规定温度条件下,用高温加热炉使被测物达到熔融状态。这种熔融状态的被测物,在规定的砝码的负荷重力下通过一定直径的小孔进行挤出试验。在工业企业的塑料生产中及科研单位的研究中,经常用“熔体(质量)流动速率”来表示高分子材料在熔融状态下的流动性、粘度等物理性能。所谓熔融指数就是指挤出物各段试样的平均重量折算为10分钟的挤出量。

3、计算公式:

熔体(质量)流动速率仪用MFR表示,单位为:克/10分钟(g/min)公式表示:MFR(θ、mnom ) =tref  .m/t式中: θ——  试验温度mnom—  标称负荷Kgm ——  切断的平均质量gtref —— 参比时间(10min, S ( 600s )t  ——  切断的时间间隔s

例:一组塑料试样,每30秒钟切取一段,各段质量的结果是:0.0816克、0.0862克、0.0815克、0.0895克、0.0825克取。

平均值m =0.0816+0.0862+0.0815+0.0895+0.0825)÷5=0.0843()

代入公式:MFR=600×0.0843/30=1.686(/10分钟)

熔指仪操作步骤详细说明:

1.开机,设置需要测试材料的温度(如:PC 设置温度为300度);

2.打开温控,将温控按扭点成绿色(绿色表示加温,红色表示温度关闭);

3.输入测试材料的砝码重量(如:PC 输入砝码重量为1200);

4.输入测试材料的旋转时间(PC一般为2-7秒,PP一般为6-15秒,PE一般为25-70秒,ABS一般为3-15秒),请根据您料的流速预估;

5.等待设置温度达到运行温度(两温度相同)时,加入需要测试的材料,一般为10ml6-8g

6.料加完后,按一下计时,仪器自动开始4分钟倒计时,此时请插入仪器专配的活塞杆;

7.待倒计时为0时,加入仪器设定的相对应砝码,然后按一下运行按扭,仪器自动进行切料;

8.自动切出来的料(条),请取其中5段,进行称重;

9.将称重重量÷材料段数(如:称重总重量为1.25g,总共5根料条,那么采集重量那里请输入:1.25/5=0.25),得出结果输入到采集重量处,按一下确定即完成本次测试。

仪器使用注意事项:

1.仪器长时间不使用时,请关闭加温状态(点一下温控按扭,使其成为红色,表示温度关闭);

2.每次测试完,请将仪器料筒内用纱布清理干净,保证仪器料筒内光洁如镜;

3.称重仪器(电子称)精度必须达到0.01精度;

4.测试完成后,请勿将活塞杆或砝码插在仪器料筒内。

附表一不同材料,融指仪设置的样品的重量

熔体流动速率g/10min

料筒中样品质量g

挤出物切段时间间隔s

0.1-0.5

3-5

240

>0.5-1

4-6

120

>1-3.5

4-6

60

>3.5-10

6-8

30

>10

6-8

5-15

1、如果本试验中所得的数值小于0.1g/10min或大于100g/10min,建议不测熔体流动速度

2、当材料密度大于1.0g/10min时,可能需增加试样量。

3、当测定MFR大于25g/10min的材料时,为获得足够的再现性,可能需要对小于0.1s的切断时间间隔进行自动控制和测量或使用方法B

附表二:不同材料,融指仪设置的加热温度

材料

试验温度θ,

标称负荷mnomkg

PS

200

5.00

LDPE

190

2.16

PE

190

0.325

PE

190

21.60

HDPE

190

5.00

PP

230

2.16

ABS

220

10.00

200

5.00

PA66

275

5.00

PA6

230

2.16

EVA

190

2.16

PET

260

2.16

PBT

250

2.16

ASAACSAEC

220

10.00

PC

300

1.2

PMMA

230

3.8

PB

190

2.16

TPE

190

5.00

TPE

230

2.16

POM

190

2.16

PC+ABS

235

5.00

MABS

220

10.00

PPS

325

5.0


标签:全部
网友评论

福建省泉州市网友2019/06/09

熔融指数仪最高可以设置多少温度?

管理员回复:最高是400度的

福建省厦门市网友

推荐资讯

    暂无推荐内容...
0592-5187269
