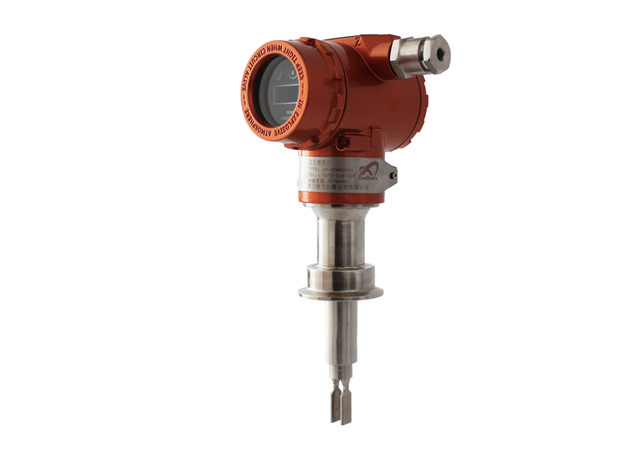

在线密度计

发布时间:2020-10-21人气:51
  • 在线密度计

音叉密度计,智能在线密度和浓度仪为一种只需要极少量维护的坚固而可靠的直插型仪表,它们能够提供完全一体化的“即插即用,免维护”式密度测量!主要用于石油行业,化工行业,医药行业,食品及饮料行业,电池、电解液行业

音叉密度计用于测量罐体和管道中液体介质的密度。密度测量是产品生产工艺中重要的过程控制,音叉密度计可用作固含量或浓度值等其他质量控制参数的指示器。可满足用户对密度、浓度、固含量的多种测量要求

振动在线式密度(浓度)传感器是我公司推出的一款基于振动原理的高精度密度(浓度)测量仪表。振动系列在线式密度(浓度)传感器是一种连续在线测量液体密度的仪表,主要用于工业过程自动化控制。根据介质密度变化产生相应的4-20mA 模拟信号,同时可经过转换输出数字信号便于远程校准与监控。根据工业过程的不同,密度可以表示为 :Brix 度,GL 度,Baume 度、Plato 度和浓度百分比。振动在线式密度(浓度)传感器可广泛应用于现场管道上、敞口或密闭储存罐等工业现场,可连续、实时在线测量管道或罐体的液体密度。

工作原理振动体密度计使用振动式原理测量密度。发生叉体振动的液体的密度改变了仪表的共振频率。通过监视共振频率并进行众所周知的转换, 振动型可以提供高精度的在线密度测量。

传感器根据振动原理而设计,此振动元件类似于两齿的音叉,叉体因位于齿根的一个压电晶体而产生振动,振动的频率通过另一个压电晶体检测出来,通过移相和放大电路,叉体被稳定在自然谐振频率上。通过监视共振频率并进行众所周知的转换, 振动型可以提供高精度的在线密度测量。

当液体流经叉体时,振动发生改变,引起谐振频率变化,从而通过电子处理单元计算出准确的密度值。振动频率与密度的关系为:ρ =K 0+ K1 T+K 2T2式中,ρ -  液体密度T -传感器输出的振动周期K0,K1,K2 - 传感器的常数,在出厂时标定

探头在不同介质中的振动频率

例如:在空气中振动,频率约 1000 Hz

在油中振动,频率约 700 Hz

在水中振动,频率约 600 Hz

介质的密度决定了振动的频率.

技术参数:

密度范围: 0~2g/ml,按使用情况,可标定为某个量程段

浓度范围:   0-99.99%[按使用情况,可标定为某个量程段]

密度精度: 0.003 g/ml , 分辨率:0.001, 重复性:0.003

浓度精度: 0.8% , 分辨率:0.1%, 重复性:0.5%

防爆等级: 隔爆ExdII BT6

工作压力: <3Mpa

介质温度: 0~100℃(液态) 环境温度:-40~85℃

电气接口:M20X1.5

信号模式: 4线制

输出信号: 4~20mA(有源输出)

电    源: 24VDC (外部不能加载电阻元件或串接PLC)

过程接口:多种规格法兰、卡箍

接液部件:316不锈钢、哈C、钛合金、氧化锆等材料

优点

1.一体化的 “即插即用,免维护”式数字测• 通过防爆认证

2.于监测和控制 长杆型适于在开口罐和密封罐中使用

3.可动部件,维护量少

4.允许存在少量固体和气泡

5.材料可提供包括316L、哈C、锆等材质

6.不易受温度、压力影响

7.内容显示丰富:可根据需要显示密度、标准密度或特殊计算值 (固体百分比、°API、比重等)、

8.带有4–20 mA输出信号,可远程。
